(株)植田製作所は各種減速機及び大型歯車、リールドラムの補修・改造等のメンテナンスに対応いたしております。

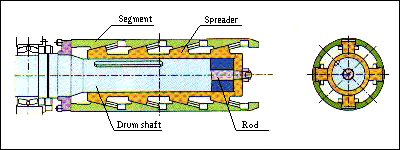

ライトピラミッド形

　　
１．φ406〜φ762
２．開閉量 　：100mm以上も可
３．コイルWt　：Max 50�d
４．ライン速度：Max 1000(m/min)程度
５．ゴムスリーブストッパー取付可能




　　　　　

「構造と特徴」

１．ドラム軸、スプレッダー、セグメントから成り、ドラム軸内部のロッドにより
　　ドラムの開閉を行う。
２．ライン物用ドラムとして一般的な形式で、開閉量が比較的大きく取れる。
３．ドラム径及び面長、コイル重量により先端支持付きも可能。
４．アタッチメント、ゴムスリーブ等併用可。

---

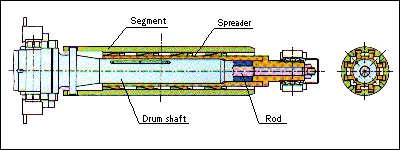

ダブルライトピラミッド形

　
１．ライトピラッミッド形に同じ。
２．セグメント　：SCMn3A
　　スプレッダー：FCD45
　　を標準とするも、ニーズにより
　　ライナー張り等対応も可。



　　　　　

「構造と特徴」

１．ライトピラミッド形とほぼ同様であるが、セグメントとスプレッダーの摺動面幅を
　　広げ、２分することで面圧を保ち、セグメントとスプレッダーの強度向上の改善を
　　計ろうとするもの。

---

　　　　

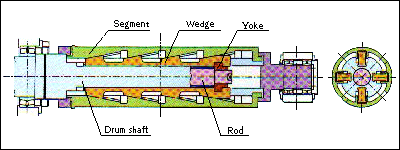

ウエッジ形

　
１．φ250〜φ762に対応
２．開閉量(POR)：60mm
　　開閉量(TR) ：30mm位
３．コイルWt　：Max 50�d
４．ライン速度：Max 2500(m/min)程度
５．ゴムスリーブストッパー取付可能

「構造と特徴」

１．ドラム軸、ウエッジ、セグメント、ヨークから成り、ドラム軸内部のロッドにより
ドラムの開閉を行う。 　　　　　
２．ライン物から圧延ライン用迄採用される形式。
３．ドラム軸の強度が確保し易いので高負荷向きで、高速リールに適する。
４．アタッチメント、ゴムスリーブ等併用可。

---

---

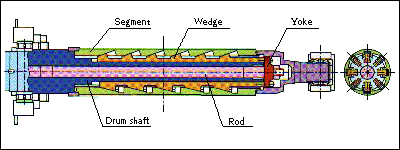

スムーサーフェイス形

１．φ150〜φ610に対応
２．開閉量 　：30mm位迄
３．コイルWt　：Max 50�d
４．ライン速度：Max 2500(m/min)程度
５．ゴムスリーブストッパー取付可能

　　　　

「構造と特徴」

１．ドラム軸、サブセグメント、ウエッジ、セグメント、ヨークから成り、ドラム軸内部
　　のロッドによりドラムの開閉を行う。
２．ライン物が主であるが、圧延ライン用としても採用。
３．リールマーク減少対策用として採用されている。
４．ドラム軸強度が確保し易いので高速リールにも適用。

---

---

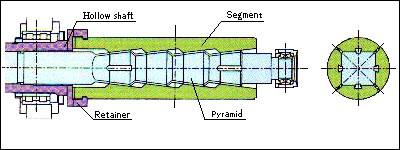

ピラミッド形

１．φ250〜φ762に対応
２．開閉量 　：30mm位迄
３．コイルWt　：Max 50�d
４．センジミヤー圧延機及び同等機に用いる
５．テンション：Max 60�d

「構造と特徴」

１．中空軸、ピラミッド、セグメント、リティーナから成り、ピラミッド軸の引押にて
　　 ドラムの開閉を行う。
２．圧延ライン用で、特に高いテンション圧延に対応する様設計されている。
３．グリッパーは、油圧Cyl直動形、横楔形及びスリット形を採用。
４．高速性にも対応し、Max2000(m/min)以下。

---

---
